Pemutus DC SM1-PV Tidak kekutuban

KELEBIHAN

Butiran Pantas



  • Tempat Asal: Zhejiang, China (Tanah Besar)
  • Nama Jenama: SUNTREE
  • Nombor Model: SM1-PV DC breaker
  • Jenis: Sarung acuan
  • Bilangan Tiang: 4
  • terkadar semasa Dalam(A): 63A-400A pemutus DC
  • Voltan operasi berkadar Ur(VDC): 3P 750V 4P DC1000V
  • voltan penebat undian Ui(VDC): DC1000V DC pemutus
  • voltan impak terkadar Uimp(kV): Pemutus DC 8kV
  • Kapasiti pemecahan muktamad Icu(kV): Pemutus DC 25kV
  • jenis perjalanan: terma-magnet
  • suhu ambien(℃): -20℃~70℃
  • ketinggian: 2000M untuk pemutus DC
  • penebat: tetap, pemalam DC pemutus
  • aksesori: tambahan, penggera, pelepas shunt, dikendalikan secara manual dan operasi elektrik





Pemutus litar dc SM1-PV



  • Perlindungan yang boleh dipercayai pada suhu ambien yang tinggi
  • Boleh dimuatkan:perlindungan tali sehingga 125, saiz:63A,80A,100A,125A; 250. saiz:160A,200A,220A,250A; 400, saiz: 320A, 400A
  • Diuji: kapasiti pemutus litar pintas muktamad Icu 25kA mengikut IEC60947-2, SM1-PV 3P DC750V 4P DC1000V khusus dalam Pemutus Litar Kes Beracuan pemutus litar dc
  • Cepat:Boleh ditutup semula untuk masa pegun minimum
  • Selamat: sifat pemutus yang boleh dipercayai, bertukar di bawah beban
  • Kelulusan: sediakan atas permintaan





Permohonan



Pemutus litar dc SM1-PV direka bentuk untuk menyediakan perlindungan arus lebih dalam peralatan atau peralatan elektrik, di mana perlindungan litar cawangan telah disediakan atau tidak diperlukan. Peranti direka untuk aplikasi litar kawalan arus terus (DC). SM1-PV 3P DC750V 4P DC1000V khusus dalam Molded Case Circuit Breaker dc circuit breaker digunakan secara meluas dalam sistem tenaga suria.





Spesifikasi



Dinilai Semasa Dalam(A) 125, saiz:63A,80A,100A,125A; 250. saiz:160A,200A,220A,250A; 400, saiz: 320A, 400A
Voltan operasi Berkadar Ue(VDC) 3P 750VDC; 4P 1000VDC
Voltan penebat berkadar Ui(VDC) DC1000V
Voltan impak terkadar Uimp(kV) 8kV SM1-PV 3P DC750V 4P DC1000V khusus dalam Mould Case Circuit Breaker dc circuit breaker
Kapasiti pecah muktamad Icu(kV) 25kV
Jenis perjalanan Termal-magnet
Suhu persekitaran(℃) -20℃~70℃
Ketinggian 2000M SM1-PV 3P DC750V 4P DC1000V khusus dalam Moulded Case Circuit Breaker dc circuit breaker
Pemasangan Tetap; pasangkan
Aksesori Bantuan, Penggera, Pelepas Shunt, Dikendali secara manual dan dikendalikan elektrik.

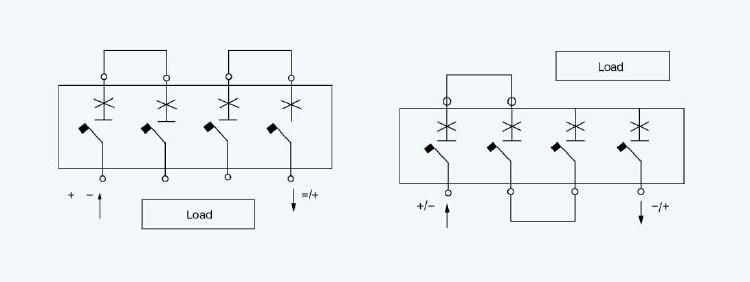

Gambarajah pendawaian



■ Pendawaian Perlindungan dan Pengasingan
■ Beban hendaklah ≤ DC1000V
Sambungan yang dipertimbangkan untuk satu rangkaian di mana titik tengah sumber bekalan dibumikan Dalam kes ini pemutus melindungi dan mengasingkan beban

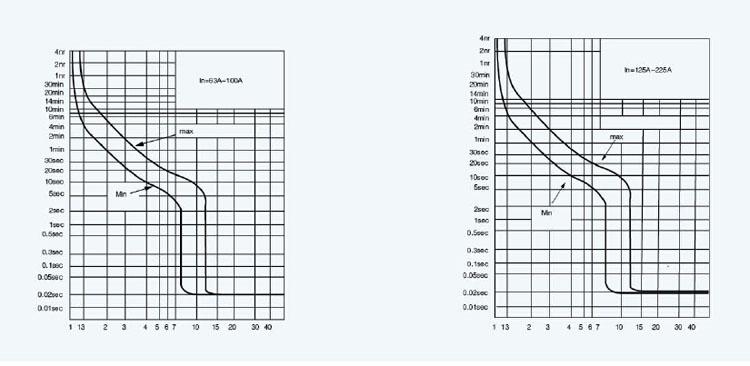

Carta lengkung







Dimensi Pemasangan
