• Rintangan UV dan ozon, serta rintangan hidrolisis.
• Rintangan suhu tinggi, dengan jangka hayat perkhidmatan lebih daripada 25 tahun.
• Fleksibiliti yang baik, memudahkan pemasangan dan peletakkan.
• Bahan bebas halogen dan kurang asap, selaras dengan keperluan perlindungan alam sekitar.
• Serasi dengan semua penyambung biasa.
| PENUNJUK TEKNIKAL | |
| Voltan nominal | U0/U 0.6/1KV(AC)1800DC(tanpa beban) |
| Voltan Ujian | AC6.5KV/5min(20° ± 0.5) atau DC15KV/5min(20° C± 0.5) tanpa kerosakan |
| Suhu persekitaran | -40℃~+90℃ |
| Suhu Maksimum Konduktor | 120℃ |
| Suhu Litar Pintas Maksimum | ≤250℃/5s |
| Jangka Hayat Perkhidmatan Dihasilkan | 25 tahun |
| Jejari Lenturan | ≥4D |
| STRUKTUR | |
| Konduktor | Konduktor tembaga bertimah fleksibel Kelas 5 mengikut 2Pfg1169 |
| Pembalut | Poliolefin bersambung-ruang elektron LSZH (125°C) |
| Selubung | Poliolefin bersambung-ruang elektron LSZH (125°C) |

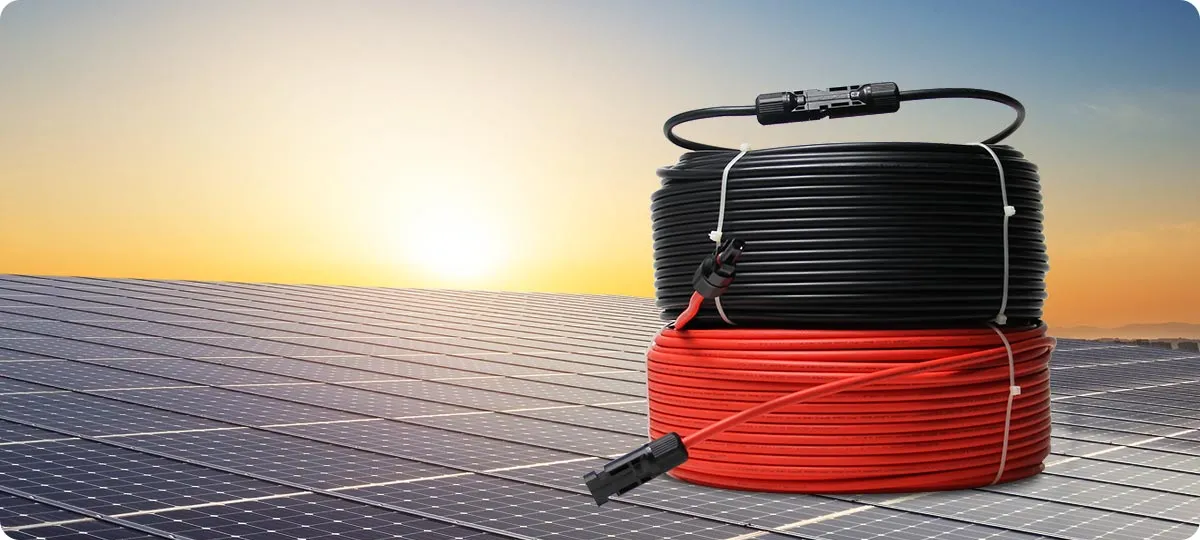

| Warna | Merah atau hitam |
| Kepatuhan Ciri-ciri | |
| Rintangan Api | EN 60332-1-2 |
| Larutan Asid dan Alkali | EN 60811-2-1 |
| Penentuan Halogen | EN 50267/EN 60684 |
| Rintangan Cuaca/Rintangan UV | HD 605/A1 |
| Pensijilan Kepatuhan | ROHS TUV |
| Standard pelaksanaan | 2 Pfg 1169/08.2007 |
Dimensi Struktur dan Parameter
| Model | Spesifikasi (mm²) |
Ketebalan Nominal Penebat (mm) |
Ketebalan Nominal Selubung (mm) |
Diameter Luar Kira-kira (mm) |
Rintangan DC maksimum konduktor pada 20°C (Ω/km) |
Rintangan penebat minimum pada 90°C (mΩ/km) |
| PV1-F | 2×2.5 | ≥0.5 | ≥0.5 | 5.2×10.9 | 8.21 | 0.69 |
| PV1-F | 2×4.0 | ≥0.5 | ≥0.5 | 5.9×12.2 | 5.09 | 0.58 |
| PV1-F | 2×4.0 | ≥0.5 | ≥0.5 | 5.5×11.4 | 5.09 | 0.58 |
| PV1-F | 2×4.0 | ≥0.5 | ≥0.5 | 4.85×10 | 5.09 | 0.58 |
| PV1-F | 2×6.0 | ≥0.5 | ≥0.5 | 6.2×112.9 | 3.39 | 0.50 |
| PV1-F | 2×6.0 | ≥0.5 | ≥0.5 | 5.35×11.2 | 3.39 | 0.50 |
| PV1-F | 2×10 | ≥0.5 | ≥0.5 | 7.3×15.1 | 1.95 | 0.42 |
Jadual Rujukan untuk Pemilihan Cepat Kapasiti Galas
| Luas Keratan Rentas | Nilai Arus Beban Disyorkan (A) | Faktor Penukaran Trafik Muat Turun untuk Suhu Persekitaran Berbeza | |
| Konduktor Tembaga | Dipasang di Udara | Suhu persekitaran ℃ | Faktor Penukaran |
| 2×2.5 | 33 | 60 | 0.71 |
| 2×4 | 44 | 70 | 0.58 |
| 2×6 | 57 | 80 | 0.41 |
| 2×10 | 79 | ||
| 2×16 | 107 | ||
Catatan: Suhu persekitaran ialah 30° C; suhu maksimum konduktor ialah 90℃
