Apakah Peranti Pelindung Lonjakan DC?
Peranti Pelindung Lonjakan DC (SPD) adalah penting untuk melindungi sistem elektronik daripada lonjakan voltan, memastikan kebolehpercayaan dan kecekapan. Keupayaannya untuk menyerap dan mengalihkan voltan...

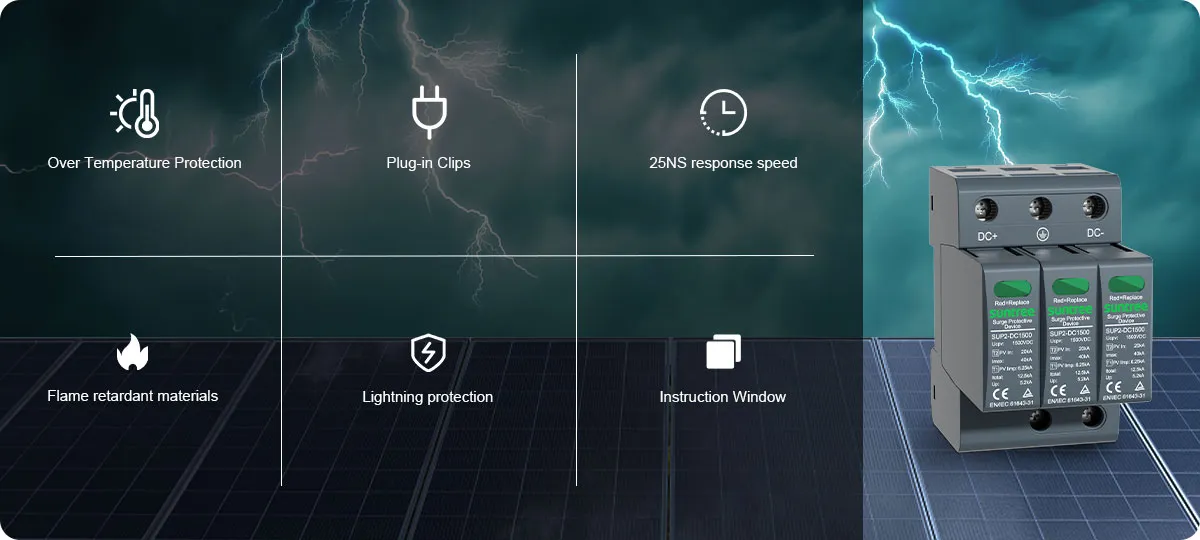

• Membuang habis haba dengan cepat dan mengurangkan suhu operasi
• Klips plug-in, Penggantian modul mudah
• Penghalang kilat, Mencegah perambatan arka dalam impak semasa
• Gunakan penebat elektrik yang sesuai untuk mengekalkan jarak keselamatan minimum 10 mm dari PV-SPD dan bahagian tanah lain dalam perumahan
• Penunjuk visual hijau dan merah menunjukkan status perlindungan modul (hijau = baik, merah = ganti)
• Memiliki penunjuk visual dan isyarat hubungan jauh pilihan (hubungan pertukaran terapung)
• Memiliki fungsi pemutus gabungan
• Peranti pemendek litar (shunting) dengan pengasingan elektrik selamat untuk mencegah kerosakan kebakaran akibat arka DC
| IEC ELEKTRIK | ||||
| Voltan Berterusan Maksimum Operasi DC | (DC+) - PE, (DC-) - PE,(DC+) - (DC-) | UCPV | 1200V | 1500V |
| Arus Nyahcas Semasa Nominal (8/20us) | In | 40A | ||
| Arus Pelepasan Impuls (10/350 us) | Iimp | 12.5kA | ||
| Arus Pelepasan Keseluruhan (10/350 us) | ITotal | 6.25kA | ||
| Arus Pelepasan Keseluruhan (8/20 us) | ITotal | 20kA | ||
| Arus Nyahcas Maksimum (8/20 us) | Imax | 40kA | ||
| Tahap Perlindungan Voltan | (DC+) - PE, (DC-) - PE,(DC+) - (DC-) | up | ≤4400V | ≤5200V |

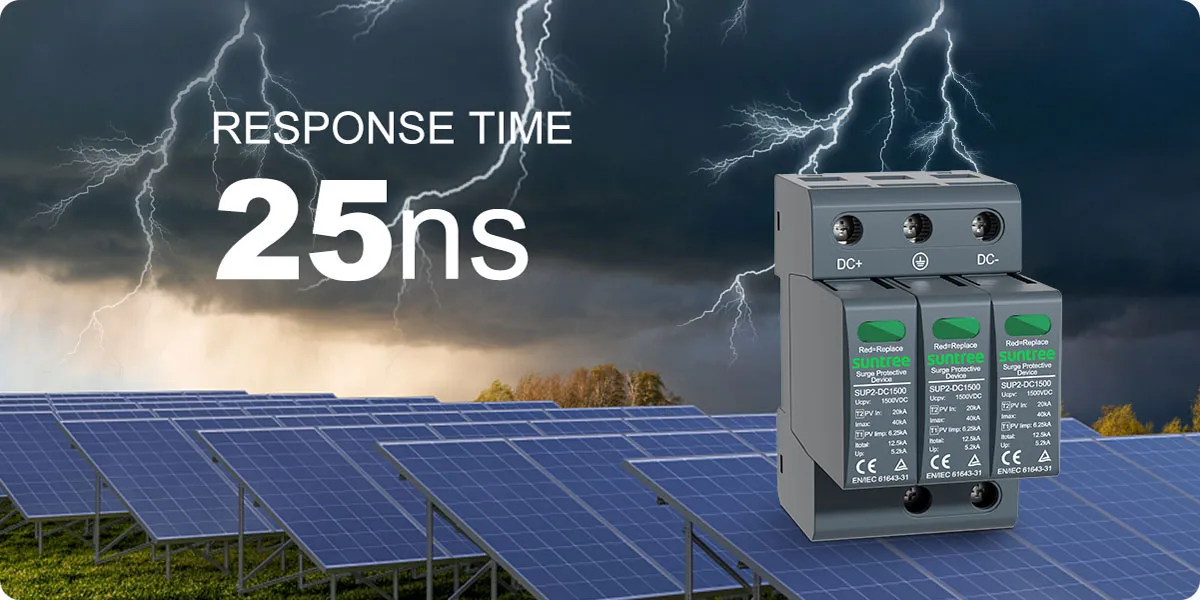

| Masa tindak balas | tA | <25 ns | ||
| Penarafan Arus Pintasan Litar | ISCPV | 2000A | ||
| Bilangan Port | 1 | |||
| MEKANIKAL & ALAM SEKITAR | ||||
| Julat Suhu Operasi | Ta | -40 °F hingga +158 °F [-40 °C hingga +70 °C] | ||
| Kelembapan Operasi Yang Dibenarkan RH | RH | 5%...95% | ||
| Tekanan Atmosfera dan Ketinggian | 80k Pa ... 106k Pa /-500 m... 2000 m | |||
| Tork Skru Terminal Maksimum Mmax | Imax | 39.9 paun-daya inci atau 0.5 Nm | ||
| Keratan Rentas Konduktor (maksimum) | 2 AWG (Solid, Stranded)/4 AWG (Flexible) 35mm² (Solid, Stranded)/25mm² (Flexible) |
|||
| Pemasangan | Rel DIN 35 mm, EN 60715 | |||
| IP20 (terbina-dalam) | ||||
| Bahan Perumahan | Termoplastik: Darjah Pemadaman UL 94 V-0 | |||
| Perlindungan Terma | Ya | |||
| Keadaan Operasi / Penunjuk Kerosakan | Hijau baik / Merah kecacatan | |||
| Kedudukan Jauh (RC) | Pilihan | |||
| Kapasiti Pemutusan RC | AC: 250V / 0.5 A; DC: 250V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A | |||
| Lukisan Rentas Konduktor RC (maksimum) | 16 AWG (Padat)/1.5mm² (Padat) | |||
