KELEBIHAN
Fungsi utama
SL7N-125D dengan perlindungan kelewatan beban lampau, perlindungan segera litar pintas, menyediakan perlindungan litar pintas, perlindungan beban lampau daripada 1500VDC.
Permohonan
Digunakan secara meluas dalam panel DC, kabinet pengedaran DC, kotak penggabung DC, storan tenaga, fotovoltaik, sistem kotak pengedaran stesen janakuasa angin, sistem perlindungan kotak pengedaran komunikasi, dan juga boleh digunakan untuk penukaran talian on-off yang jarang berlaku dalam keadaan biasa.
Model dan kepentingan
| S | L7N | 125 | D |
| Kod perusahaan | Nombor Reka Bentuk | Nilai semasa gred kes | Voltan tinggi |
Kelebihan
 |
 |
| Pengganggu berbilang pintu | Reka bentuk bolong |
|

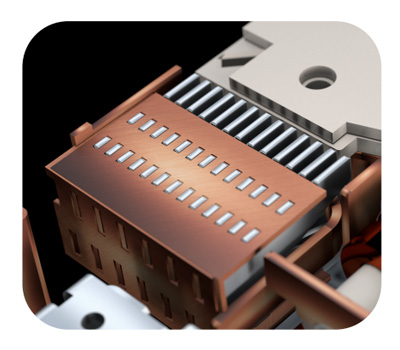

Ruang pemadam arka menggunakan pelbagai grid |

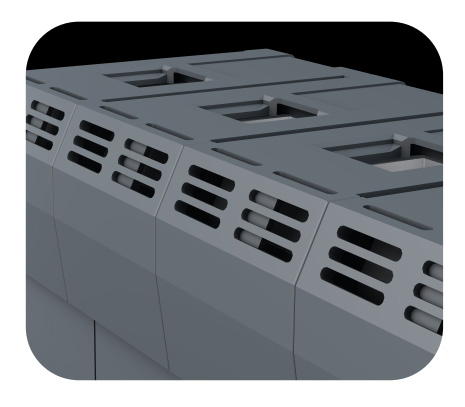

Reka bentuk baru lubang bolong, keluar gas dengan lebih lancar |
 |
 |
| Sentuhan statik | Bahan kalis api PA66 |

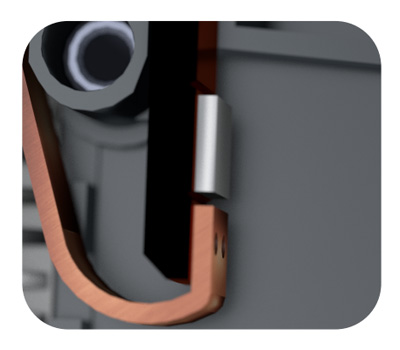

| Reka bentuk penyalaan arka sentuhan statik adalah lebih kondusif untuk arka memasuki ruang pemadam arka |

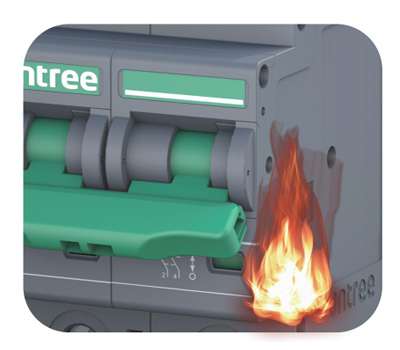

kadaran kalis api V-2 |
Spesifikasi
| Nama produk | PV DC MCB |
| tiang | 3 |
| Voltan operasi berkadar (Ue) | DC1500V |
| Voltan penebat berkadar(Ui) | 1500V |
| Impuls terkadar menahan voltan (Uimp) | 8kV |
| Nilai semasa gred kes (Dalam) | 125A |
| Arus operasi berkadar (Dalam) | 6A/10A/16A/20A/25A/32A 40A/63A/80A/100A/125A |
| Kapasiti pemutus litar pintas muktamad dinilai (lcu) | 5kA/1500V |
| Kapasiti pecah berjalan (lcs) | 5kA/1500v |
| Kehidupan mekanikal | 10000 |
| Kehidupan elektrik | 2000 |
| Dimensi (W×H×D) | 80.4×65.5×82mm |
| pemasangan | din |
| Kelembapan relatif | +50 ℃ tidak lebih daripada 95% |
| Keperluan kekutuban pendawaian | TIDAK |
| Suhu bekerja | -40°℃-+75℃ |
Keperluan ujian: Bekalan kuasa DC.
Semasa: Mengikut 14048.2,1.05Ln 1n tidak berfungsi, 1.3Ln 1n berfungsi, jika perubahan suhu emas berganda boleh diukur.
Panjang dan luas wayar adalah mengikut piawaian.
Ukur kenaikan suhu terminal dan bandingkan perubahan kenaikan suhu.
Uji 3 setiap satu.

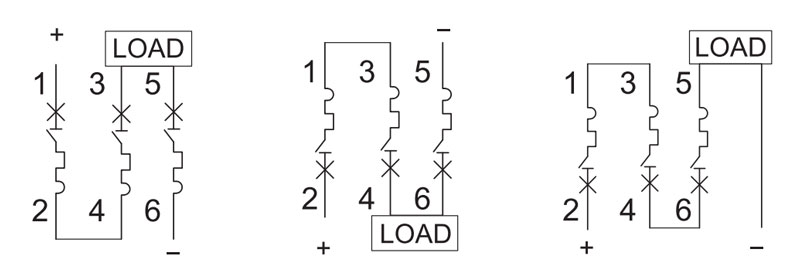

Gambarajah pendawaian

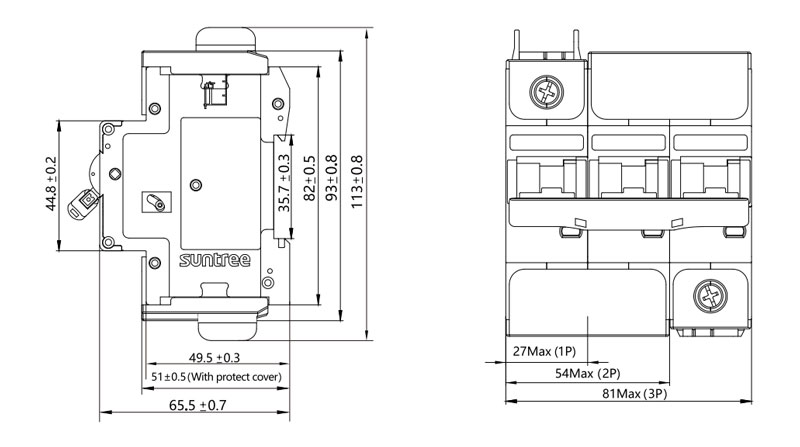

Dimensi
