Fungsi utama

Dengan perlindungan kelewatan beban lampau, perlindungan segera litar pintas, digunakan untuk mengagihkan tenaga elektrik, melindungi litar dan peralatan bekalan kuasa daripada bahaya beban lampau, litar pintas dll.

Permohonan

Sesuai untuk litar di bawah 1500VDC
kabinet/kotak penggabung/sistem fotovoltaik

Model dan kepentingan

SM8	-	630	H	/	PV	DC1500V	630
Kod Produk MCCB		gred kes: 630	Kapasiti pecah: H(15kA)		Kod Pv: DC berdedikasi	Voltan kerja yang dinilai: DC1500V	Arus kerja yang dinilai: 100 / 125 / 160 / 200 / 225 / 250 / 400 / 500 / 630A

Spesifikasi kenalan tambahan

AX	-	630PV
Kod lampiran		Kod gred kes

Spesifikasi kenalan penggera: L630PV

AX	-	630PV
Kod lampiran		Kod gred kes

Spesifikasi pelepasan shunt

SHT	630HPV	R	AC230V
Kod lampiran	Kod gred kes	Lokasi pemasangan aksesori: betul pemasangan	Voltan kawalan: DC24V / AC230V / AC400V

Kelebihan dan pensijilan

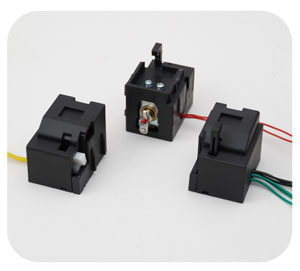

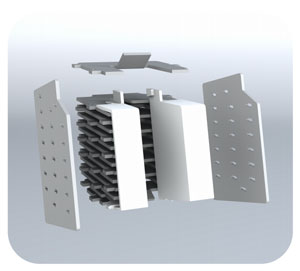

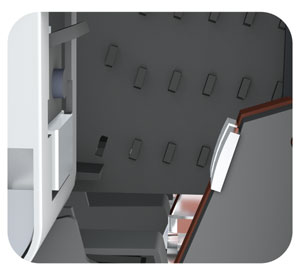

Pemadam arka labirin	Kenalan bergerak baris berkembar terbina dalam	Mudah untuk memasang aksesori
Cegah penyebaran arka dalam lonjakan semasa	Meningkatkan voltan arka	Realisasikan pelbagai perlindungan (pengujaan, bantuan, penggera dll.)

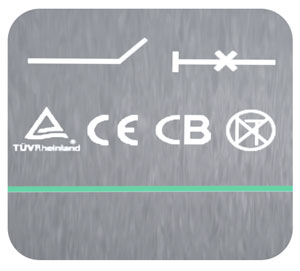

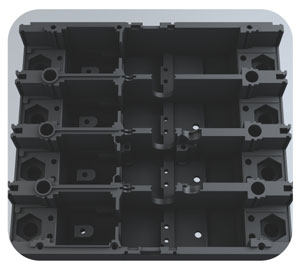

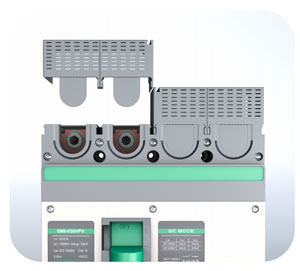

Tapak diperbuat daripada bahan DMC	Saiz bingkai 630A dengan perisai arka	Pensijilan antarabangsa
v0 kalis api	Mengasingkan arka luaran dengan berkesan	TUV, CE, CB

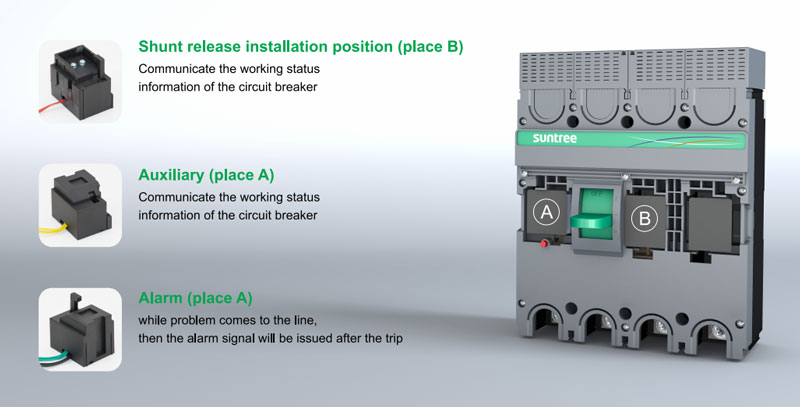

Peranan aksesori pemasangan

Spesifikasi

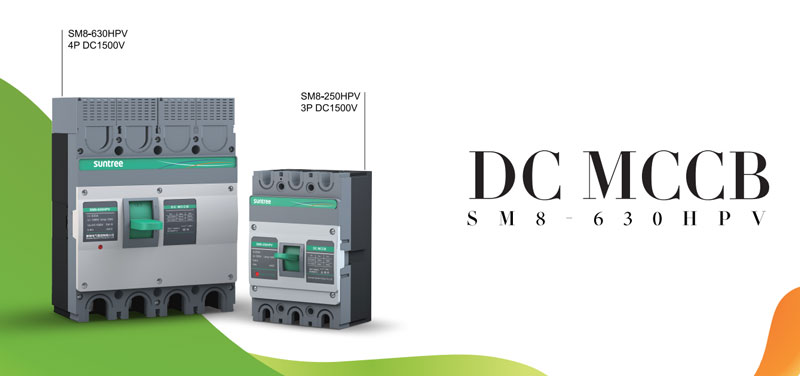

Model	SM8-250HV /31500V	SM8-630HV / 4 1500V
Nama Produk	PV DC MCCB	PV DC MCCB
Voltan operasi berkadar	DC1500V	DC1500V
Voltan penebat nominal	1500V	1500V
Voltan impuls terkadar	12kV	12kV
tiang	3	4
Jenis pelepasan	Jenis magnet terma (magnet terma tidak boleh laras)
Standard eksekutif	GB14048.2, IEC / EN 60947-2
Gunakan kategori	A (PV-1)
Arus gred kes	250A	630A
Arus operasi berkadar	100/125/160/200/225/250A	400/500/630A
Kapasiti pecah	H
Kapasiti pemutus litar pintas muktamad diberi nilai	Ue1500v 15kA	Ue1500v 30kA Ue1500v 30kA
Kapasiti pemecahan operasi	Ue1500v 15kA	Ue1500v 30kA Ue1500v 30kA
Perlindungan kelewatan yang lama	1 Dalam
perlindungan segera	6ln ( Min1000A )
Kehidupan mekanikal	10000 kali
Kehidupan elektrik	2000 kali

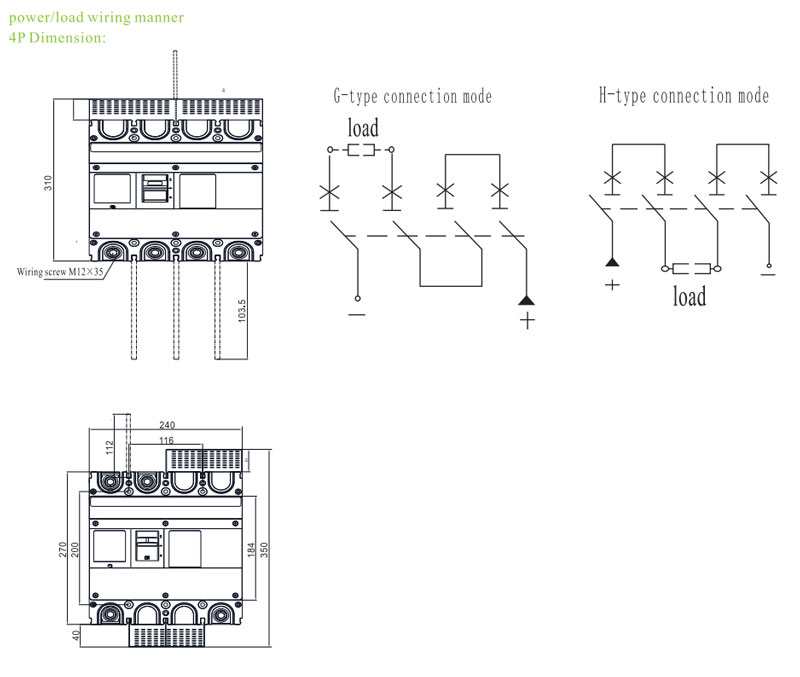

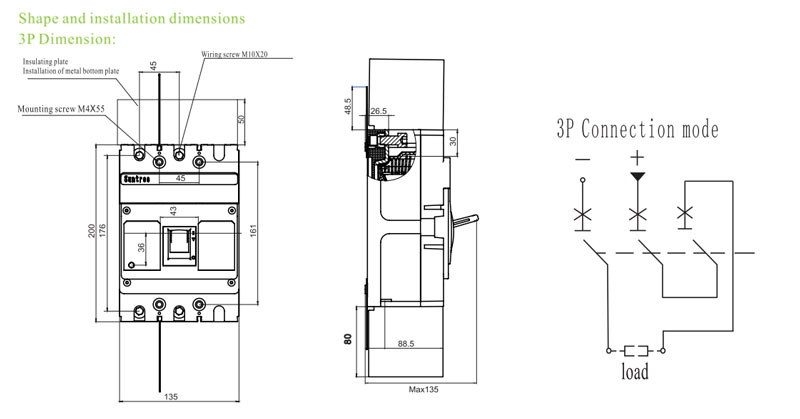

Dimensi	135×200 x 86mm	Jenis H:310×240×155mm Jenis G:350×240×155mm
Kaedah pemasangan	tetap	tetap
Tahap perlindungan	Port pendawaian: lP20 / semua sisi: IP40
Kelembapan relatif	+50°C tidak lebih daripada 95%
Sama ada terdapat keperluan kekutuban pendawaian	Tidak
Tahap pencemaran	Tahap 3
Suhu Operasi	-40°℃ -+75°℃
Arahan operasi	Dengan petunjuk ON / OFF
Sama ada pelepasan boleh laras	Tidak
Aksesori elektrik	Pilihan: shunt/bantu/penggera (nota: hanya satu set boleh dipasang di sebelah kiri dan kanan alat bantu, penggera dan shunt) 2P sahaja di sebelah kiri
fungsi pengasingan	ya
