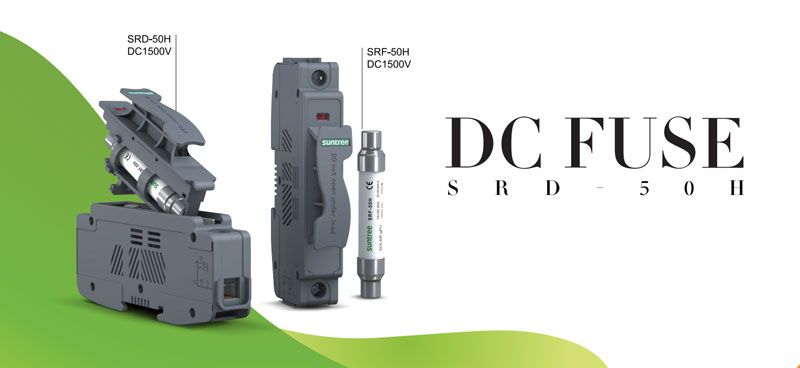

KELEBIHAN
Fungsi utama
daripada Pecahkan beban lampau dan arus litar pintas yang dijana oleh maklum balas semasa, untuk melindungi peranti fotovoltan suria.
Permohonan

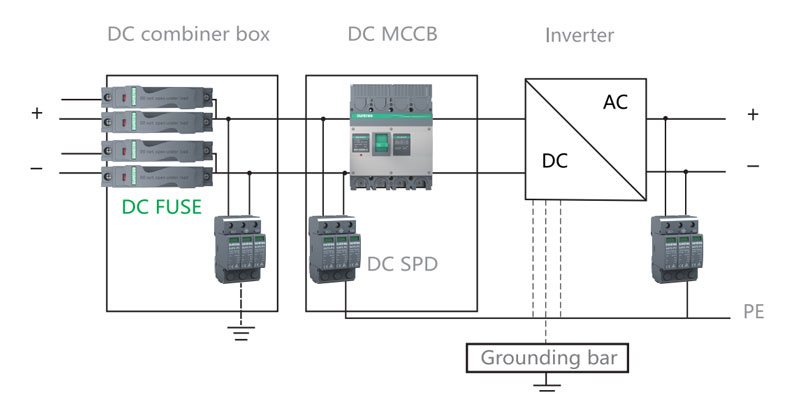

Sesuai untuk sistem fotovoltaik di bawah 1500VDC.
Model dan kepentingan
| S | RD | 50 | H |
| Kod perusahaan | Suis pengasing fius DC Nombor Reka Bentuk |
Nilai semasa gred kes | Voltan tinggi |
Kelebihan dan pensijilan
 |
 |
 |

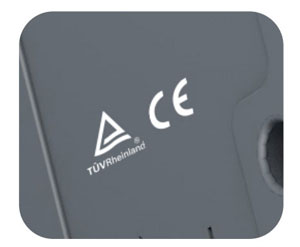

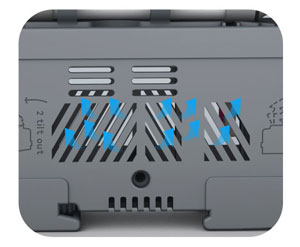

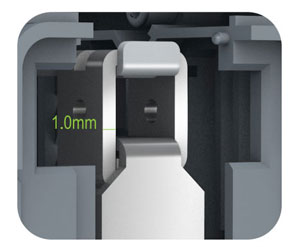

| Slot pengudaraan | Blok terminal tembaga merah | Pensijilan antarabangsa |
| dengan prestasi pelesapan haba yang kuat | ketebalan sehingga 1.0mm | CE, TUV |
 |
 |
|

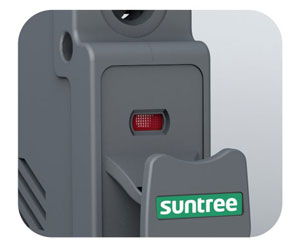

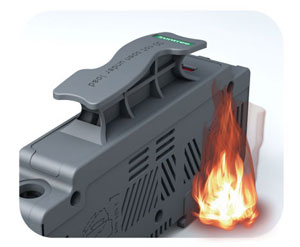

| Bahan kalis api PA6 | Tunjukkan reka bentuk tingkap | |
| Peringkat kalis api VO | sama ada teras fius adalah model bercantum (lampu menyala bermakna bersatu, cara lain keadaan normal) |
Spesifikasi
| Model | CH-50H SRD-50H Suis pengasing fius DC |
| Piawaian Rujukan | lEC/EN60947-1IEC/EN 60947-3 |
| Voltan penebat berkadar | 1600V |
| Voltan operasi berkadar | DC1500V |
| Arus operasi berkadar | 2/3/4/5/6/8/10/12/15 16/20/25/30/32/35/40/45/50A |
| Dinilai muktamad kapasiti pemutus litar pintas |
8kV |
| Dinilai diterima pelesapan kuasa |
≤12W |
| tiang | 1P |
| Had terkadar arus litar pintas | 50kA |
| Saiz produk | 10mm×85mm 14mm×85mm |
| Tahap perlindungan | lP20 |
| Gunakan kategori | PV-0 |

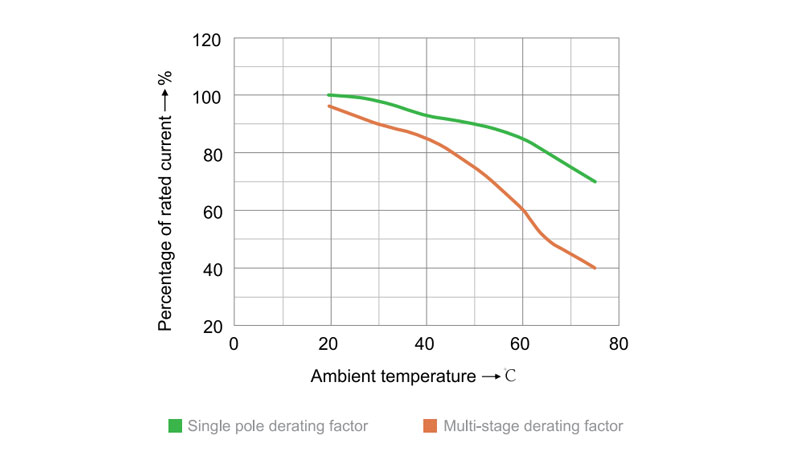

SRD-35/50 Faktor penurunan nilai
| tiang | Suhu kabinet (jumlah rujukan) |
Faktor derating |
| 1~4 | 20 | 1 |
| 1~4 | 30 | 0.96 |
| 1~4 | 40 | 0.93 |
| 1~4 | 50 | 0.9 |
| 1~4 | 60 | 0.85 |
| 1~4 | 65 | 0.8 |
| 1~4 | 70 | 0.75 |
| 1~4 | 75 | 0.7 |
| 5~24 | 20 | 0.96 |
| 5~24 | 30 | 0.9 |
| 5~24 | 40 | 0.85 |
| 5~24 | 50 | 0.75 |
| 5~24 | 60 | 0.6 |
| 5~24 | 65 | 0.5 |
| 5~24 | 70 | 0.45 |
| 5~24 | 75 | 0.4 |
| >5P ialah data yang diukur apabila 24P dihidupkan pada masa yang sama | ||

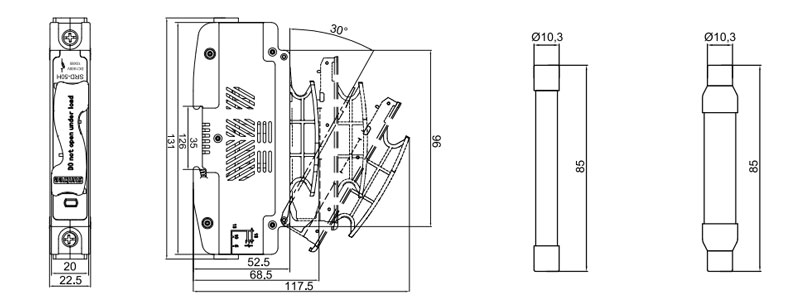

Unit pemasangan dan pendawaian: mm
Julat normal kelembapan udara ambien tidak lebih tinggi daripada +40°℃, tidak lebih rendah daripada -25℃, dan kelembapan relatif tidak lebih tinggi daripada 95%
Ketinggian tapak pemasangan tidak melebihi 2000 meter
Tahap pencemaran 3
Dalam medium bukan letupan, dan tiada gas dan habuk (termasuk habuk pengalir) yang boleh menghakis logam dan merosakkan penebat dalam medium

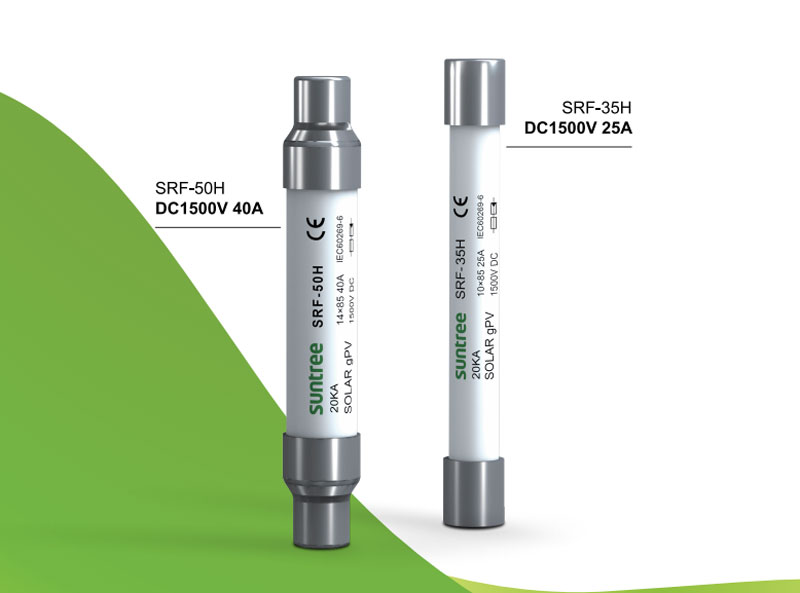

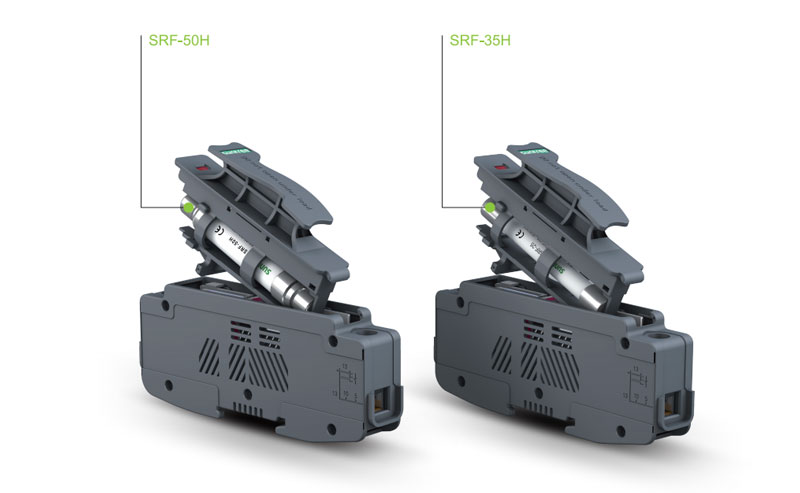

Pautan fius DC SRF35H/SRF- 50H
Model dan kepentingan
| S | RF | □ | H |
| Kod perusahaan | Suis pengasing fius DC Nombor Reka Bentuk |
Nilai semasa gred kes | Voltan tinggi |

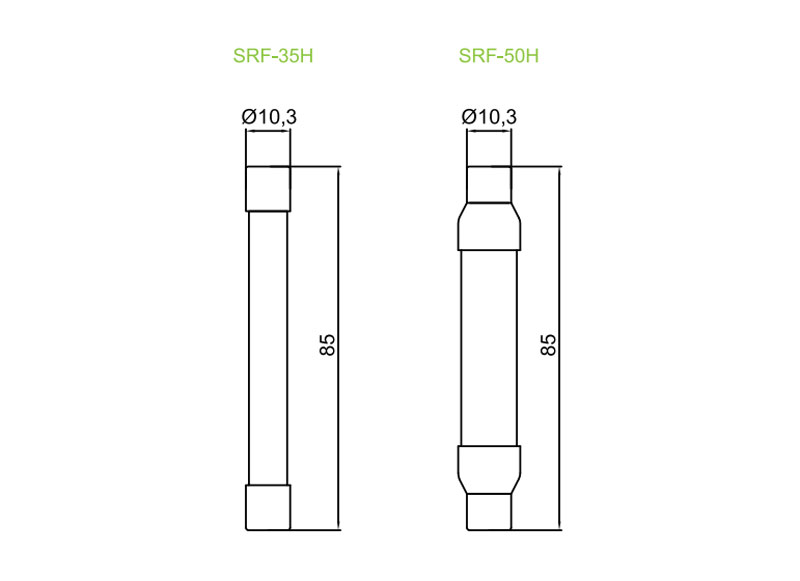

Gambar rajah pemasangan
Unit Dimensi: mm
Spesifikasi
| Model | SRF-35H | SRF-50H |
| Voltan terkadar | 1500VDC | 1500VDC |
| Arus kerja yang dinilai | 1/2/3/4/5/6/8/10/12/ 15/2o/25/730/32/35A |
15/20/25/30/32 35/40/45/50A |
| Dinilai diterima pelesapan kuasa |
6W | 12W |
| Saiz | 10mm×85mm | 14mm×85mm |
| Dinilai muktamad kapasiti pemutus litar pintas |
20kA | 20kA |
| Piawaian Rujukan | EN 60269-1 EN 60269-6 |
EN 60269-1 EN 60269-6 |
| Tahap perlindungan | IP20 | lP20 |
| Gunakan kategori | PV-0 | PV-0 |

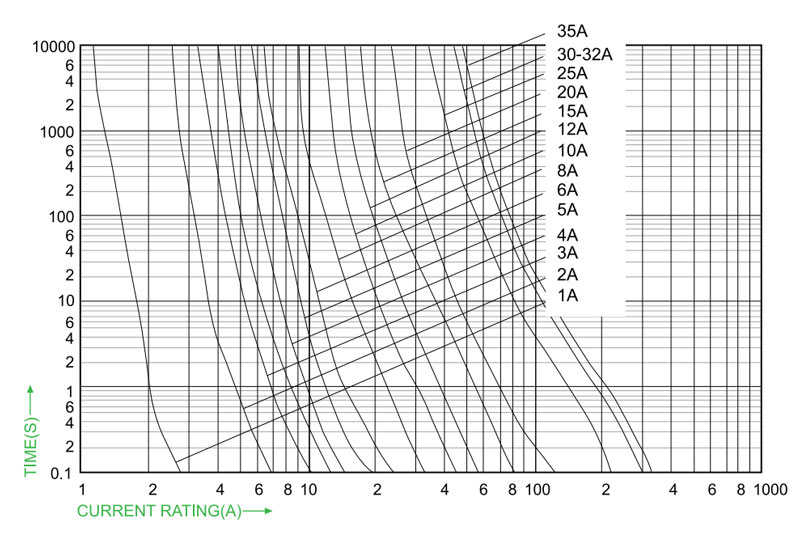

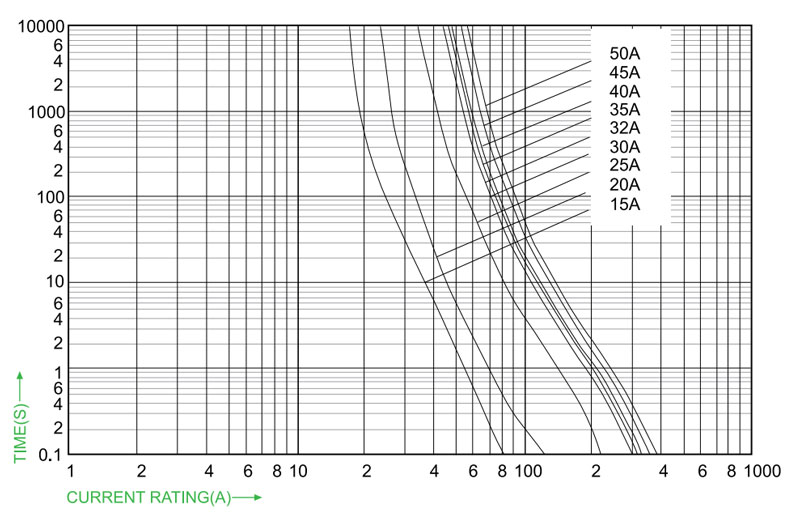

Lengkung pautan fius fotovoltaik
KELUK ARUS MASA
SRF-35H(10×85)
IME CURRENTCURVE
SRF-50H(1485)
