Kotak bas kalis air suis pengasing dc

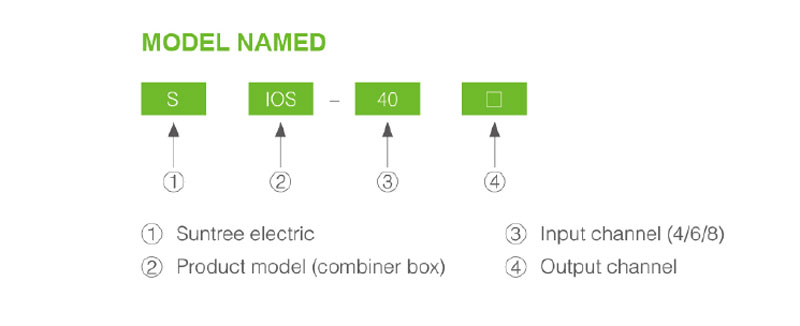

Model

SISO-40/F、SISO-4O/M、SISO-40/MF
SISO-40/S (penyesuaian boleh diterima)

SKOP PERMOHONAN

SISO-40/F, SISO-40/M, SISO-40/MF. Kotak bas kalis air suis pengasing SISO-40/S DC sesuai untuk sistem fotovoltaik. Voltan terkadar Ue:DC1500V, Arus terkadar le:40A dan ke bawah, sebagai peranti pendawaian dalam sistem. ia mempunyai fungsi pertemuan untuk memastikan sambungan teratur modul fotovoltaik. Kotak pertemuan boleh bertemu tenaga elektrik siri fotovoltaik, dan kemudian membentuk sistem penjanaan kuasa fotovoltaik dan angin yang lengkap melalui pengawal dan penyongsang, untuk merealisasikan sambungan grid ia juga boleh digunakan dalam luar grid, sistem storan tenaga dan fungsi penyelenggaraan.Ia boleh memadankan pemutus litar DC. fius. pelindung lonjakan. Penyambung MC4 • Penyambung kalis air M25 dan penyambung kabel fotovoltaik. (IP66) prestasi perlindungan. dengan super kalis air, kalis debu, anti-karat, anti-ultraviolet dan ciri-ciri lain; ia boleh memenuhi keperluan penggunaan elektrik yang selamat dalam persekitaran luar yang keras seperti hujan, habuk. pembekuan dan sinaran ultraungu yang kuat.Produk ini digunakan secara meluas dalam peleburan. kimia, kuasa elektrik. elektronik. lapangan terbang. kereta api, tapak pembinaan. lombong. kuari. bekalan air dan loji rawatan saliran. pembuatan dan pelabuhan kereta, dermaga, pusat membeli-belah, hotel dll.

STANDARD BERKENAAN

Standard:GB/T 14048.2 GB/T 14048.1/3 GB/T18802.1
Piawaian antarabangsa:IEC/EN60947-2 AS/NZS IEC60947.3 IEC61643-31

PERSEKITARAN KERJA

• Sesuai untuk kegunaan dalaman atau luaran
• Jenis pemasangan: sesuai untuk kegunaan menegak atau mendatar
• Suhu persekitaran:-40'C +70'C, Nilai purata dalam 24j tidak melebihi 40°C
• Alitud: Tidak lebih daripada 2000 m
• Tahap pencemaran:Tahap 3
• Pasang kategori: Kelas Sakit
• Penyimpanan dan pengangkutan: Suhu had ambien ialah -25'C - +60'C.
kelembapan relatif udara tidak melebihi 95% apabila suhu 25°C.
dan ketinggian jatuh bebas tidak lebih daripada 50mm; Dalam proses pengangkutan.
ia tidak akan terkena hentakan yang kuat. getaran dan benjolan,
dan hendaklah dilindungi daripada hujan dan salji.
• Notis: Penyambung AII yang digunakan mestilah kalis air IP65 atau melebihi paras perlindungan
(kecuali dalaman atau pemasangan tanpa keperluan perlindungan).

SKOP PERMOHONAN

Apabila ditutup, pemegang hanya diletakkan pada hujung atas penutup lutsinar, yang mengehadkan flip penutup lutsinar, dan lubang gembok direka pada pemegang untuk menambah gembok, untuk memastikan keselamatan peribadi pengguna ( Hanya putuskan beban dahulu, dan kemudian belah suis "memotong dengan berkesan" pengasing DC, untuk membuka penutup terbuka telus dan komponen serta suis dalam penutup lutsinar). Tanda jelas disediakan di lokasi pembukaan dan penutupan untuk operasi mudah;

• Penarafan IP: IP66
• Gred kekuatan rintangan kotak kalis air: IK10
• Voltan terkadar: Di bawah Ue=DC1200V
• Voltan penebat berkadar: Ui=DC1500V
• Nilai arus: ln=16A, ln=25A, ln=32A, ln=40A
• Arus kerja berkadar: le=6A ..... le=55A
• Voltan tahan kejutan berkadar: Uimp=8kV
• Arus toleransi masa singkat yang dinilai: lcw=1.0kA(1s)
• Kapasiti litar pintas dinilai: lcm=1.7kA
• Arus litar pintas berkadar: lcn=3kA
• Kehidupan mekanikal: 10000 kali
• Voltan lampau Kategori: III
• Kategori Penggunaan: DC-PV1, DC-PV2(DC-21 B)

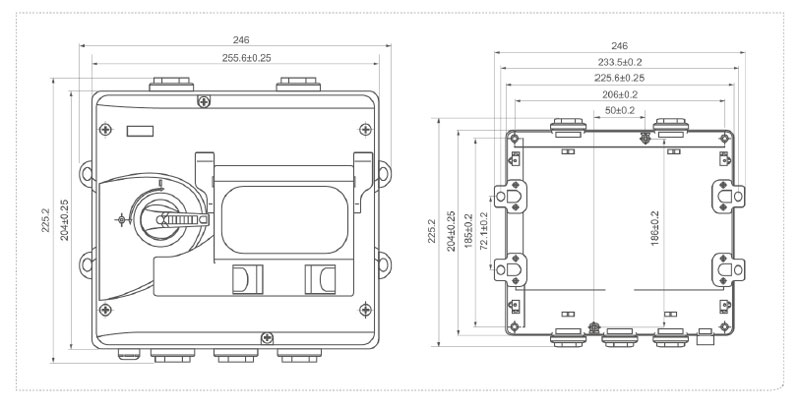

DIMENSI PEMASANGAN DAN DIMENSI SEMPADAN
