Apakah Peranti Pelindung Lonjakan DC?
Peranti Pelindung Lonjakan DC (SPD) adalah penting untuk melindungi sistem elektronik daripada lonjakan voltan, memastikan kebolehpercayaan dan kecekapan. Keupayaannya untuk menyerap dan mengalihkan voltan...
• Pembalut dinding berganda.
• Disambung silang dengan sinar elektron
• Rintangan cemerlang terhadap UV, minyak, gris, oksigen dan ozon
• Rintangan cemerlang terhadap haus
• Bebas halogen, menahan api, dan toksik rendah
• Fleksibiliti cemerlang dan prestasi pengelupusan
• Kapasiti voltan tinggi dan pembawa arus
• Diluluskan TUV, CE, ISO

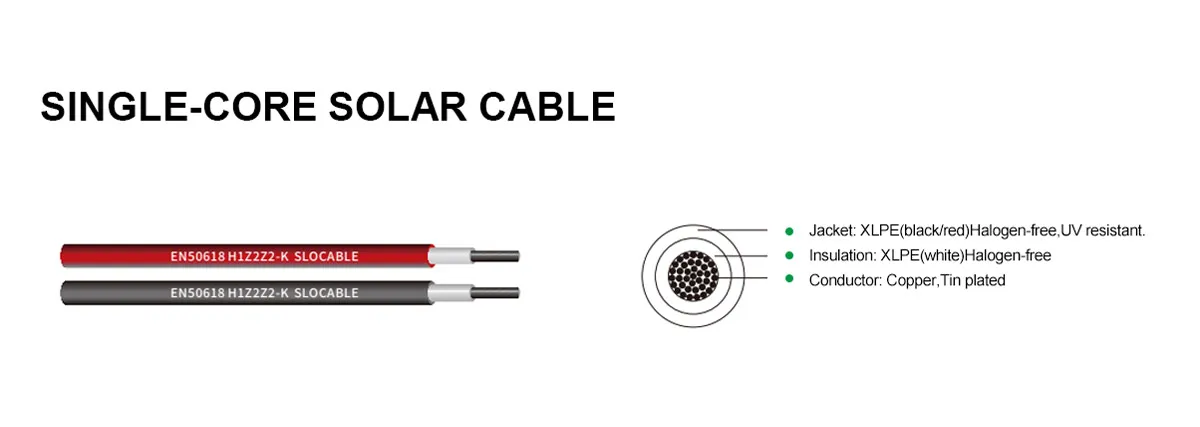

| Spesifikasi | Keratan rentas | Diameter konduktor | Diameter luar | Rintangan DC maksimum konduktor (20°C) | Arus dinilai |
| mm² | mm² | mm | mm±0.2 | Ω/km | A |
| 1x2.5mm² | 2.5mm² | 2 | 5.1 | 8.21 | 30A |
| 1x4.0mm² | 4.0mm² | 2.5 | 5.6 | 5.09 | 50A |
| 1x6.0mm² | 6.0mm² | 3.2 | 6.3 | 3.39 | 70A |
| 1x10.0mm² | 10.0mm² | 4 | 7.2 | 1.95 | 95A |
| 1x16.0mm² | 16.0mm² | 5.5 | 8.5 | 1.24 | 132A |
| 1x25.0mm² | 25.0mm² | 6.5 | 9.5 | 0.795 | 176A |
| 1x35.0mm² | 35.0mm² | 7.7 | 11.1 | 0.565 | 218A |
| 1x50.0mm² | 50.0mm² | 9.5 | 13.5 | 0.393 | 280A |

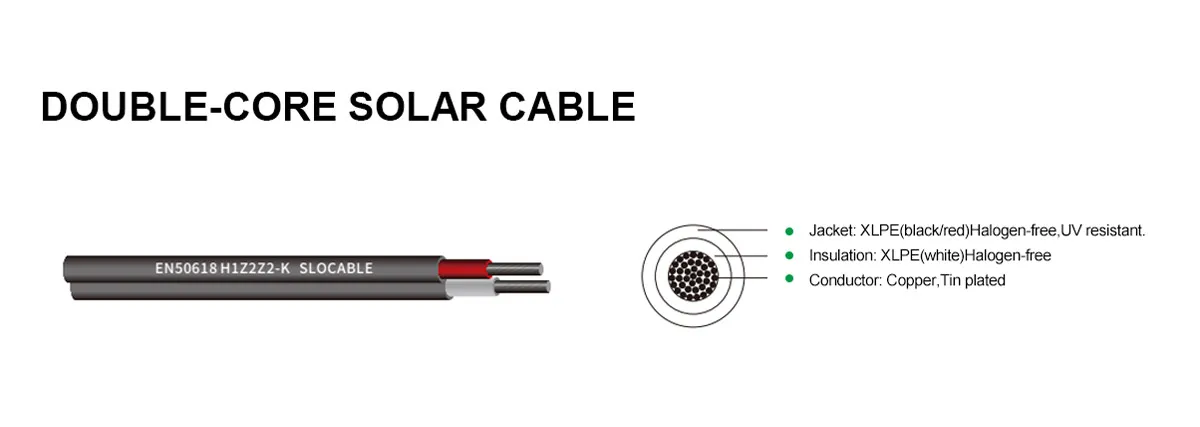

| Spesifikasi | Keratan rentas | Diameter konduktor | Diameter luar | Rintangan DC maksimum konduktor (20°C) | Arus dinilai |
| mm² | mm² | mm | mm±0.2 | Ω/km | A |
| 2x2.5mm² | 2.5mm² | 2 | 5.1×2 | 8.21 | 30A |
| 2x4.0mm² | 4.0mm² | 2.5 | 5.6×2 | 5.09 | 50A |
| 2x6.0mm² | 6.0mm² | 3.2 | 6.3×2 | 3.39 | 70A |
| 2x10.0mm² | 10.0mm² | 4 | 7.2×2 | 1.95 | 95A |
| 2x16.0mm² | 16.0mm² | 5.5 | 8.5×2 | 1.24 | 132A |

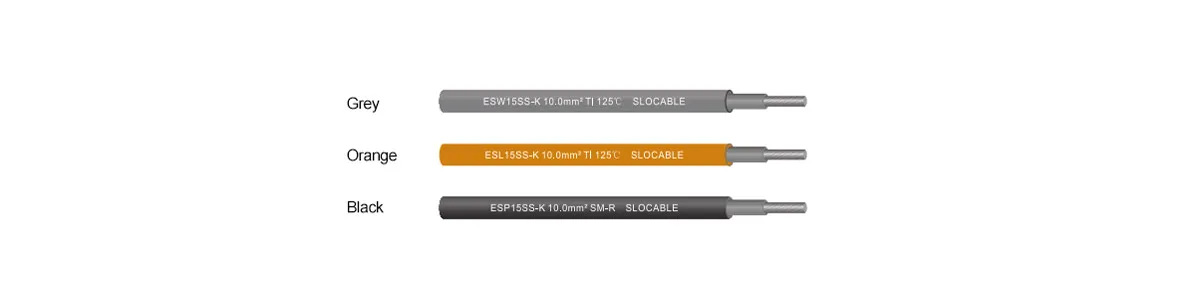

| Spesifikasi | Struktur Konduktor | Diameter bertali | Rintangan DC maksimum pada 20°C | Ketebalan nominal | Diameter Penebat Maks |
| mm² | mm² | mm | AT 20℃(Ω/km) | mm | mm |
| 1x4.0mm² | 133/0.2AS | 2.66mm² | 4.71 | 0.8 | 4.3 |
| 1x6.0mm² | 190/0.2AS | 3.42mm² | 3.14 | 0.8 | 5.3 |
| 1x10mm² | 323/0.2AS | 4.40mm² | 1.82 | 1.0 | 6.7 |
| 1x16mm² | 513/0.2AS | 5.7mm² | 1.16 | 1.3 | 8.1 |
| 1x25mm² | 798/0.2AS | 6.7mm² | 0.743 | 1.3 | 9.8 |
| 1x35mm² | 1121/0.2AS | 8.0mm² | 0.527 | 1.5 | 11.0 |
| 1x50mm² | 1596/0.2AS | 9.5mm² | 0.368 | 1.5 | 12.9 |
| 1x70mm² | 2257/0.2AS | 11.5mm² | 0.259 | 1.6 | 14.9 |
| 1x95mm² | 1887/0.2AS | 13.5mm² | 0.196 | 1.6 | 17.5 |
| 1x120mm² | 2368/0.254AS | 15.6mm² | 0.153 | 1.8 | 19.5 |
| 1x150mm² | 2960/0.254AS | 17.7mm² | 0.129 | 2.0 | 22.5 |

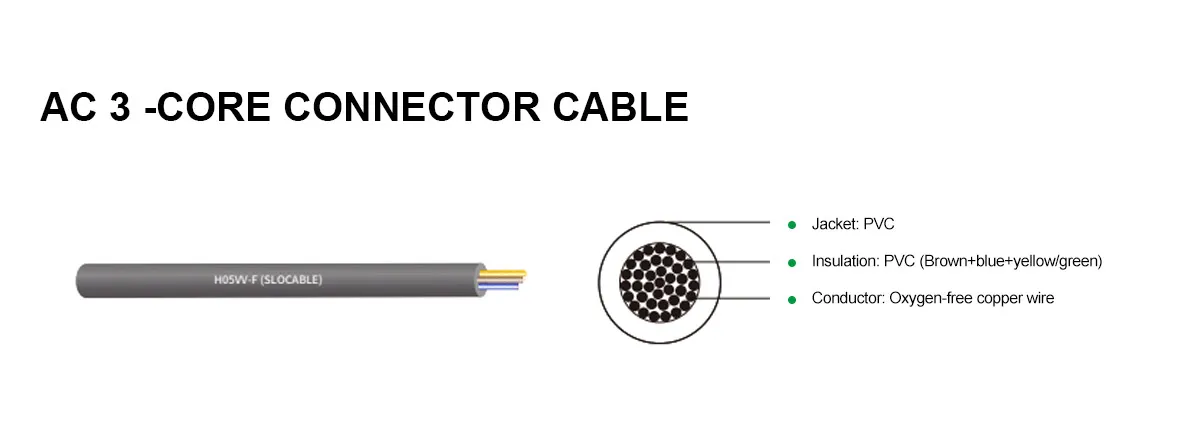

| Spesifikasi | Keratan rentas | Inti | Diameter luar | Ketebalan jaket | Warna penebat | Arus dinilai |
| H05VV-F | mm² | Wayar inti | D.L. (mm) | mm | Warna | V |
| 3 G 2.5 mm² | 2.5mm² | 3 inti | 3.6 ± 0.10 mm | 10.5 ± 0.2 mm | Coklat/Biru/Hijau Kuning | 300/500V |
| 3 G 4.0 mm² | 4.0mm² | 3 inti | 4.20 ± 0.10 mm | 12.2± 0.2 mm | Coklat/Biru/Hijau Kuning | 300/500V |
| 3 G 6.0 mm² | 6.0mm² | 3 inti | 4.70 ± 0.10 mm | 13.2± 0.3 mm | Coklat/Biru/Hijau Kuning | 300/500V |
Dapatkan Petikan Harga
