KELEBIHAN
Fungsi utama
Apabila lebihan voltan lonjakan berlaku dalam litar disebabkan oleh sambaran petir atau sebab lain, pelindung akan dihidupkan serta-merta dalam nanosaat, dan lebihan voltan lonjakan akan dimasukkan ke dalam tanah untuk melindungi peralatan elektrik pada grid
Permohonan
Sesuai untuk litar di bawah 1500VDC
kabinet/kotak penggabung/sistem fotovoltaik

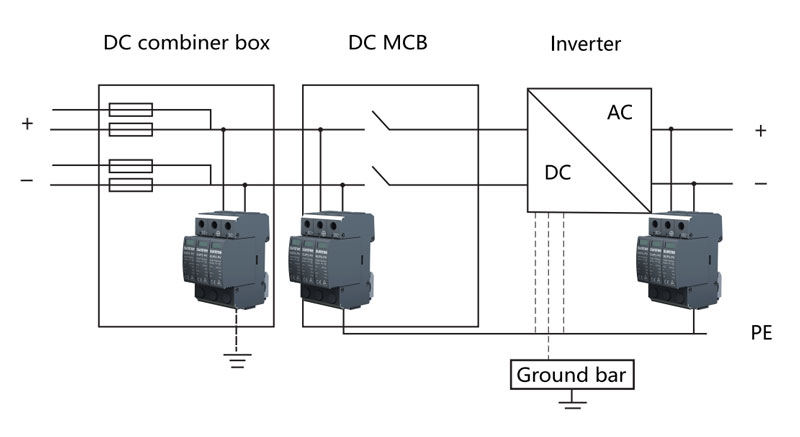

Gambar rajah pemasangan
| S | KE ATAS | 2 | - | PV | / | □ | DC1500V | X |
| Kod perusahaan | Lonjakan peranti pelindung |
Nombor Reka Bentuk | kod PV DC berdedikasi |
Maksimum menampung 40kA |
Arus operasi berkadar: DC1500V | Penderiaan jauh |
Kelebihan dan pensijilan
 |
 |

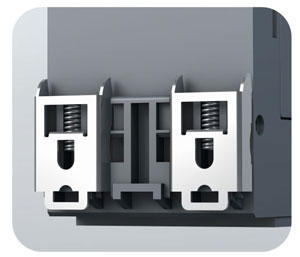

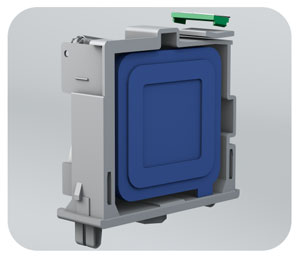

| Mekanisme perlindungan dalaman cip | Gancu logam |
| Litar perlindungan keupayaan kawalan suhu, mekanisme perlindungan haba terbina dalam |
Mudah dipasang dan dibongkar |
 |
 |

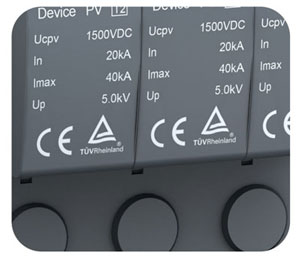

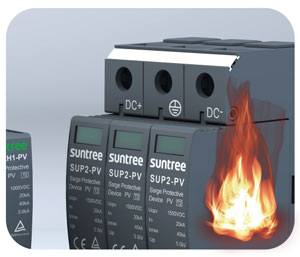

| Cangkerang kalis api PBT | sijil antarabangsa |
| Peringkat kalis api V-0 | CE, TUV |
Spesifikasi
| Model | SUP2-PV |
| Voltan operasi berterusan maksimum (Uc) | 1500VDC |
| Arus nyahcas maksimum (Imax) (8/20u s) | 40KA |
| Tahap perlindungan (Dalam) Naik | 5.0kV |
| Suhu bekerja | -40℃~+70°℃ |
| Kelembapan relatif | ≤95%(25C) |
| kaedah pemasangan | rel standard 35mm |
| Petunjuk tingkap | Masa biasa: hijau; masa kegagalan: merah |
| Tahap perlindungan | IP20 |
| tiang | 3P |
| Kebocoran 0.75u lmA (uA) | ≤20 |
mod pemasangan

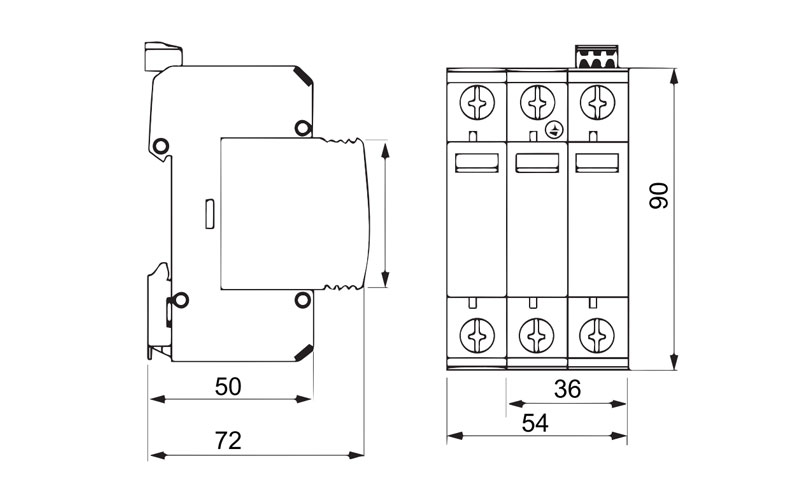

Dimensi pemasangan
Langkah berjaga-jaga pemasangan
Julat normal kelembapan udara ambien tidak lebih tinggi daripada +40°℃, tidak lebih rendah daripada -25℃, dan kelembapan relatif tidak lebih tinggi daripada 95%
Ketinggian tapak pemasangan tidak melebihi 2000 meter
Tahap pencemaran 3
Dalam medium bukan letupan, dan tiada gas dan habuk (termasuk habuk pengalir)
yang boleh menghakis logam dan merosakkan penebat dalam medium
Rintangan pendawaian
Bar tembaga pembumian
